為了測量和確定抄紙機烘干部烘缸配用PST高速紙機旋轉接頭和虹吸器，必須計算蒸發紙張中水分所需的蒸汽量。蒸汽通過烘缸把熱傳到紙頁上，以此蒸發水分，所以必須自動如下幾點：
一、產量：公斤 紙/小時（kg紙/h）卷紙機上
要確定產量，必須知道如下數據：
1、紙張的等級。
2、紙張的重量：g/m2（克/平方米）。
3、切紙寬度。
4、速度（車速）。
注意：
使用英制標準時，紙的基重由不同等級紙的不同基重確定，即：
a、紙板：bs/1000ft（磅/1000平方尺）
b、證卷紙：bs/per 17*22*500 sheets （磅/每17*22*500張）
c、膠印和涂布書紙：bs/per 25*36*500 sheets （磅/25*36*500張）
d、新聞紙、紗紙和其他紙：bs/per 24*36*500 sheets （磅/24*36*500張）
根據紙基重?cái)?shù)據，公斤紙/小時，可以用生產計算器隨時確定，如沒有生產計算器，可用下面的公式確定產量：
p== 60VGT/1000=3VGT/50 kg紙/h（公斤紙/小時）或：P= 3VGT/6250=60*24VGT/1000000 噸/天（t/d）
式中：p——kg紙/h （公斤紙/小時）
P——噸紙/天 t/d （噸/天）
G——基重 g/m2 （克/平方米）
V——速度（車速） m/min （米/分）
T——茄汁寬帶 m（米）
二、應蒸發的水和需要的熱量：kcal/kg
紙頁進入烘干機部時濕度（重量百分比），離開烘干機時的濕度，以此算出蒸發掉多少
水分，從而確定需要多少熱量。在抄紙行業干燥部常用蒸發1公斤水需650kcal熱來確定所需總的熱量。
下面公式用以計算蒸發水量：
W= X1-X2/100-X1 或 (X1/100-X1 - X2/100-X2) 100-XR/100 =W
式中：W—— 蒸發的水 公斤/每公斤烘干的紙
X1——進入烘干部紙頁的濕度（百分比）
X2——離開烘干部紙頁的濕度（百分比）
XR——紙卷的濕度（百分比）

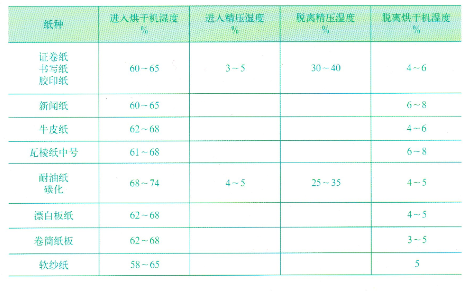

從造紙廠技術處可以得到濕度數據。如果得不到線程數據，可以用下表不同等級的標準濕度。建議選用高濕數字。但是應該經常向造紙廠索取具體的數據。這時因?yàn)闈穸让吭黾?/span>1%就會導致增加5%的蒸汽烘干需求量。
三、蒸汽用量：
用傳熱方程式Q=KA（Ts——Tp）=KA△T來確定蒸汽需要量
式中：Q——綜合到熱量 kcal/h
A——傳熱面積 （m2）
K——傳熱系數（kcal/m2 ·h·℃）
△T——烘干機（烘缸）內蒸汽溫度與烘干機表面平均溫度之間，℃。
當設定或已知Q、A、△T時，可用此式算出傳熱系數K= Q/A△T ；
同樣當Q、K、A已知時可求出△T= Q/KA 或 A= Q/K△T。
科研技術部和現場安裝報告為此方程里的參數提供了一系列的數值（已知條件）：
（1）首先，確定水蒸發率（kg 水/h）
（2）根據紙頁類型和烘干機部的分布，用一個經驗K值，可以確定△T
（3）抄紙行業經驗，使用的水蒸發溫度在82%~87.7%之間。本公司采用了其平均溫度85%。
（4）由于確定了△T和蒸發濕度，所需的平均溫度和同等的蒸汽（飽和蒸汽）壓力頁能得到確定。
（5）從蒸汽表中查到平均蒸汽的潛熱，按需要把它劃分成kcal/m2，得出蒸汽凝液kg/m·h。
四、烘干機的裝配
造紙機種類不同，由裝配簡單的造紙機，還有裝配了涂料機（涂布機）精壓機和輪壓的烘干機。如果使用了涂料機和精壓機，就需一個干燥紙頁輸入。反過來，當紙頁經過其中一臺設備時，就需要蒸發一定量的水。因此烘干機所安裝這些設備的每一部分都要單獨計算，可以從圖紙中得到裝配數據。
五、傳熱面積
傳熱面積指烘干部分的總平方米面積，不是烘干機的所有表面，茄汁的寬度被用來計算每臺烘干機的平方米面積。在計算紙頁和毯兩種烘干機時。本公司使用50%這樣一個值來計算毯烘干機對整個平方米面積的作用。由的資料介紹采用紙頁在烘缸表面抄造時平均包角235°來計算。
干部傳熱面積可按下面公式進行計算：
A=0.5πdTn m2 （米2）
式中：A——傳熱面積 m2
d——烘干直徑 m
T——切紙寬度 m
N——烘缸數量
0.5——50%干毯烘干機
（有的資料介紹毯烘干機用下面公式計算傳熱面積：A=0.65πdTn。
式中0.65——紙頁在每臺烘缸上的平均包角為235°時）。
六、蒸汽供應壓力：
雖然實際計算不需要其數據，頁必須設法索取這一數據，不但包括壓力，還應包括溫度，以防蒸汽過熱，也有助于計算最終凝聚率的概率。
