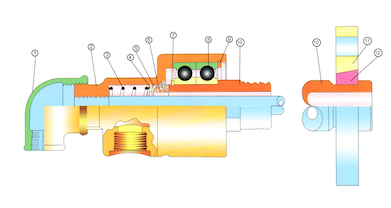

H型旋轉接頭的內部結構，它是由1.合金銅殼體（可選材質）、2.彈簧（可選配不同材質）、3.彈簧墊、4.平膠墊、5.輔助密封圈（可選材質）、6.密封環（可選配浸銻石墨、四氟、碳化硅、合金等）、7.軸用擋圈、8.、軸承（可選配國產或進口高速、不銹鋼等）、9.孔用擋圈、10.空心軸（可選材質）.11.半分環法蘭組合而成，非標改進款和準款密封結構的差異性不大，其配件和密封組件是可以通用的，但高溫和高速性能和非標H型是有差異的。
H型旋轉接頭內部結構圖

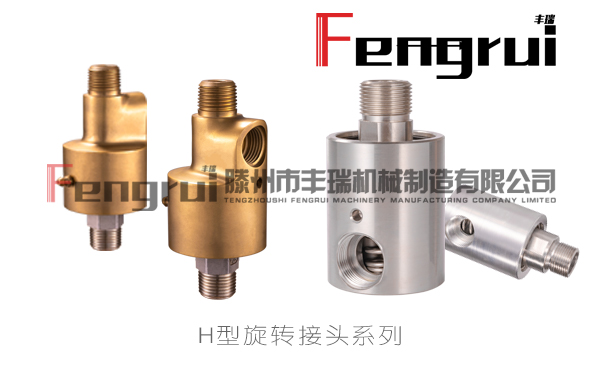

H型旋轉接頭是常規旋轉接頭里的一種，平衡式密封結構簡單可靠是結合了Q型旋轉接頭內裝式密封和D型的滾動軸承支撐密封結構的特點；可以使得工作時的壓力對密封環兩端禪師對壓力幾乎相等，從而達到類有效降低密封載荷對摩擦副密封端面的磨損。而滾動軸承對其空心軸能很好的支撐，可以使旋轉接頭扭矩減小，旋轉更加的靈活。通過不同密封組件和配件的組合能實現在高溫、高速、高壓的工況環境下有較好的使用壽命。通過選配631高溫彈簧和浸銻石墨密封環，可以在正基礎款的基礎上在200～300℃的高溫環境使用；選配進口不銹鋼軸承和碳化硅密封環可以在具有腐蝕性流體介質中實現200-1200PRM高速旋轉等，詳細請咨詢滕州豐瑞機械技術部。
滕州豐瑞是獲得國家市場監督管理總局簽發《全國工業產品生產許可證》的旋轉接頭廠家,具有機械密封、動態密封的設計能力和開發能力?？梢愿鶕?jù)客戶的具體需求提供旋轉接頭設計方案和旋轉接頭圖紙，為您提供動態密封解決方案。
